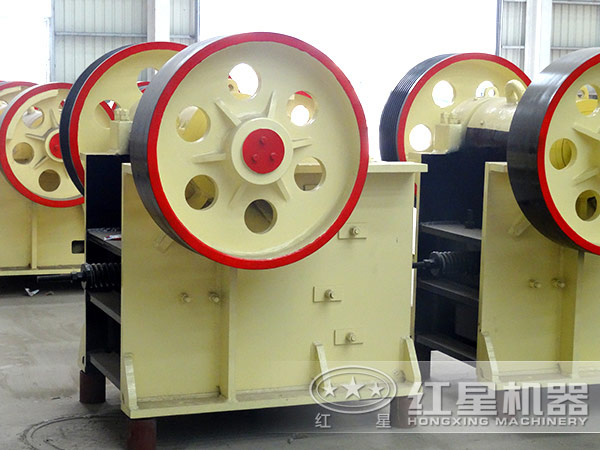

分析鄂式破碎機動鄂逆時針運動軌跡

圖為鄂式破碎機曲柄逆時針旋轉時動顎上部一點的軌跡。圖中A點是距定顎較遠的點，動顎由此開始向定顎運動，A點在水平方向的分速度為零，由于要向右運動，所以此時在水平方向上必須有一個向右的加速度分量，只有這樣才能使動顎有向右的速度;當動顎向D點、B點運動的時候其水平方向的速度必是先增大后減小，到達B點時變?yōu)榱?，在這個過程中水平方向的加速度必是先和水平方向速度的方向相同，當水平向右的速度達到較大時變?yōu)榱?，過了這個時刻水平方向的加速度就會水平向左。

圖逆時針時動鄂上部點的軌跡

B點水平方向的速度雖然為零，但是其水平方向的加速度卻不為零，在B點的前后和B點處加速度都是水平向左的，過了B點在向C點和A點運動時，開始的時候速度和加速度方向都是水平向左的，速度是增大的，由于在A點時其水平方向的速度又變成了零，也就說在動顎向A點運動的時候其水平速度是減小的，這就需要一個和速度方向相反的加速度，即動顎在向A點接近時，其加速度方向是向右的。此段定性的討論了動顎上一點在一個周期的運動中速度和加速度在水平方向的分量之間的關系。

由于ADB段是有效破碎段，BCA段是排料段，在假設適合破碎的點時只考慮ADB段的運動情況。

鄂式破碎機的動顎向定顎的運動是一個過程，在這個過程中在哪一時刻物料被破碎，其實這是隨機的，在哪一時刻都有可能，破碎在三段破碎中的三個階段都有可能發生。
