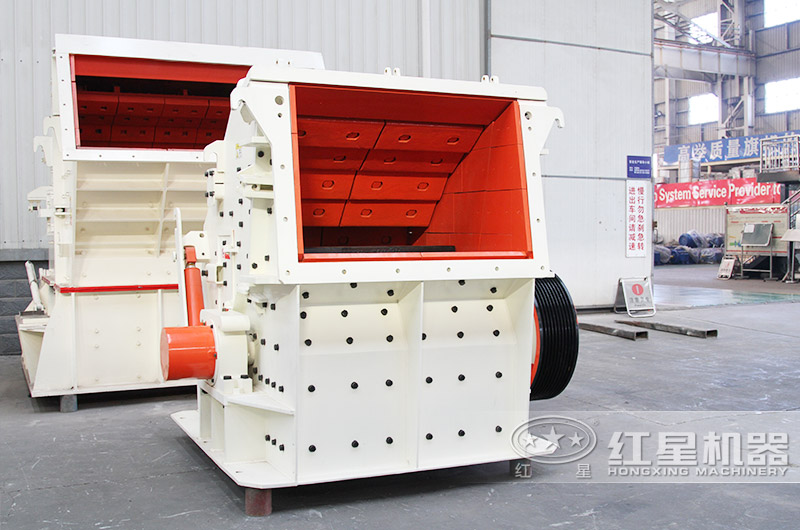

PYF硬巖反擊式破碎機的結構分析

反擊式破碎機是當前很多行業中應用相當廣泛的一種破碎機械。隨著經濟發展的多樣性與基礎建設的飛速發展，反擊式破碎機的研制壓在如火如荼地進行，如PYF硬巖反擊式破碎機就是其中的一種。本文主要介紹其結構。

PYF硬巖反擊式破碎機由機架、反擊裝置和轉子三個部分組成。機架是整機的基礎所有零部件都裝在機架上，它分上、下兩部分，用鋼板和型鋼焊接制成。

在轉子兩端的機架內壁上裝有錳鋼襯板，機架頂蓋和左側壁以及兩端壁構成可以翻轉的半開式上蓋，它是借助絲桿或液壓頂打開和關閉的，便于更換易損件等工作。

機架右側壁上部有進料導板，在下部（底部）機架裝有主軸承。

反擊裝置，它由反擊板和懸掛裝置所組成。反擊板內壁裝有高耐磨材料制成的鋸齒形襯板。

反擊板一端鉸接在機架上蓋上而中間部位借助拉桿彈簧懸掛裝置吊在機架上蓋。利用懸掛裝置調節排料口大小，當有不能破碎物料時，又能起到保護作用。

轉子是由主軸、轉盤、板錘 與板錘緊固裝組成。主軸裝在機架兩端壁外側的滾動軸承里。轉盤為焊接結構件，它與主軸不是用鍵連接而是靠鎖緊與主軸牢固連接的。

破碎機破碎物料的空間是由進料導板、兩級反擊板和從進料導板卸載點起到第二級反擊板排料口的圓弧所組成的空間，稱為破碎腔。
