石灰石破碎篩分工藝的優(yōu)化改造

石灰石的煅燒質(zhì)量與前期的破碎篩分工藝合理與否是有緊密聯(lián)系的，影響因素包括入窯的粒度等。某廠由于前期破碎篩分工藝設(shè)計(jì)不合理，導(dǎo)致入窯粒度的合格率較差，這直接影響到了后期的煅燒質(zhì)量。經(jīng)過對工藝中存在的問題進(jìn)行深入分析，該廠對破碎篩分工藝進(jìn)行了優(yōu)化改造，問題得以解決。

一、改造前的生產(chǎn)工藝及存在的問題

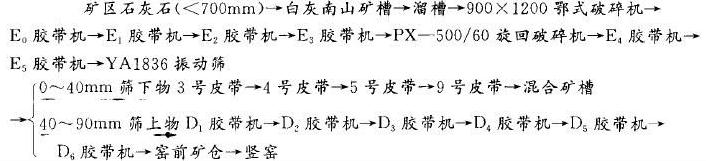

礦區(qū)生產(chǎn)的小于700mm石灰石，用汽車運(yùn)輸?shù)桨谆臆囬g南山礦槽，經(jīng)溜槽、鏈?zhǔn)浇o礦機(jī)，進(jìn)入顎式破碎機(jī)，進(jìn)行粗碎；通過4條膠帶機(jī)轉(zhuǎn)運(yùn)進(jìn)旋回破碎機(jī)（可用圓錐破碎機(jī)替代）內(nèi)破碎至0?90mm，經(jīng)2條膠帶機(jī)轉(zhuǎn)運(yùn)進(jìn)振動(dòng)篩篩分成0?40mm粉礦和40?90mm塊礦，0?40mm粉礦經(jīng)膠帶機(jī)運(yùn)進(jìn)混合礦槽，發(fā)往本鋼二鐵廠用作煉鐵熔劑；40?90mm塊礦經(jīng)6條膠帶機(jī)轉(zhuǎn)運(yùn)到窯前礦倉，入豎窯煅燒生成生石灰。其工藝流程圖如下所示：

按理想的工藝設(shè)計(jì)，南山小于700mm的石灰石，經(jīng)顎式破碎、旋回破碎后粒度應(yīng)為0?90mm，但在實(shí)際生產(chǎn)中，經(jīng)旋回破碎后產(chǎn)生了大量的片狀石灰石，有相當(dāng)一部分粒度大于90mm，經(jīng)篩分后隨著膠帶機(jī)轉(zhuǎn)進(jìn)窖前礦倉，使礦倉中40?90mm的塊礦含有大量的超限大塊。再就是，破碎后的礦石雖經(jīng)振動(dòng)篩篩分分級，但由于篩分效率的影響，以及篩分后10?90mm的礦石在各運(yùn)轉(zhuǎn)站的跌落、撞擊又產(chǎn)生一些小于40mm的粉礦，這樣導(dǎo)致進(jìn)入窯前礦倉中超限大塊率和含粉率超標(biāo)。

二、石灰石破碎生產(chǎn)工藝優(yōu)化

基于上述原因，該廠對原生產(chǎn)工藝進(jìn)行了研究優(yōu)化，研究內(nèi)容如下：

1、在礦石進(jìn)入振動(dòng)篩工序前擬加設(shè)一固定棒篩，使礦石的破碎篩分工藝形成閉路循環(huán)；即通過此固定篩篩分的大于90mm的篩上物通過皮帶再返回旋回破碎機(jī)內(nèi)重新破碎.以消除礦石中含有的超限大塊。

2、在入窯的礦倉前道工序，也安裝增設(shè)一個(gè)固定篩。使礦石通過此篩后篩分出0?40mm的粉礦，這樣就減少了入窯礦石中含粉礦量，提高入窯的塊率。

三、石灰石破碎設(shè)計(jì)實(shí)施方案

1、根據(jù)原有工藝和現(xiàn)場實(shí)際，在膠帶機(jī)頭部增設(shè)一固定棒篩，篩面面積根據(jù)前道工序小時(shí)處理量確定為1.6m2，篩條間隙設(shè)計(jì)為70?90mm，安裝篩面傾角為38.9°。經(jīng)過此篩的篩上物通過溜槽轉(zhuǎn)進(jìn)E2皮帶，經(jīng)E3皮帶轉(zhuǎn)進(jìn)旋回重新破碎。

2、在D6皮帶尾部增設(shè)一篩條間隙為25?40mm的固定篩，篩子面積為1.56m2；由于D6尾部固定篩要安裝在12?16.5m平面之間，受空間條件制約，為提髙篩分效果和防止堵料，D6尾部固定篩篩條橫截面形狀制成上寬下窄的梯形，篩條的布置制成上窄下寬的放射線形狀，安裝篩面傾斜角設(shè)計(jì)為40°。并在篩子上端入口處增設(shè)一緩沖臺(tái)，使礦塊在此堆積后滾落，以減緩塊礦速度和對篩面的沖擊。

通過上述優(yōu)化改造，新工藝在生產(chǎn)中穩(wěn)定順暢，入窯石灰石中含超限大塊和粉礦由原料的13%降到7%左右，回轉(zhuǎn)窯煅燒石灰石過燒率也由原來的14%降到10%左右，固定篩堵塞現(xiàn)象從未再發(fā)生，可見，改造效果還是非常顯著的。
